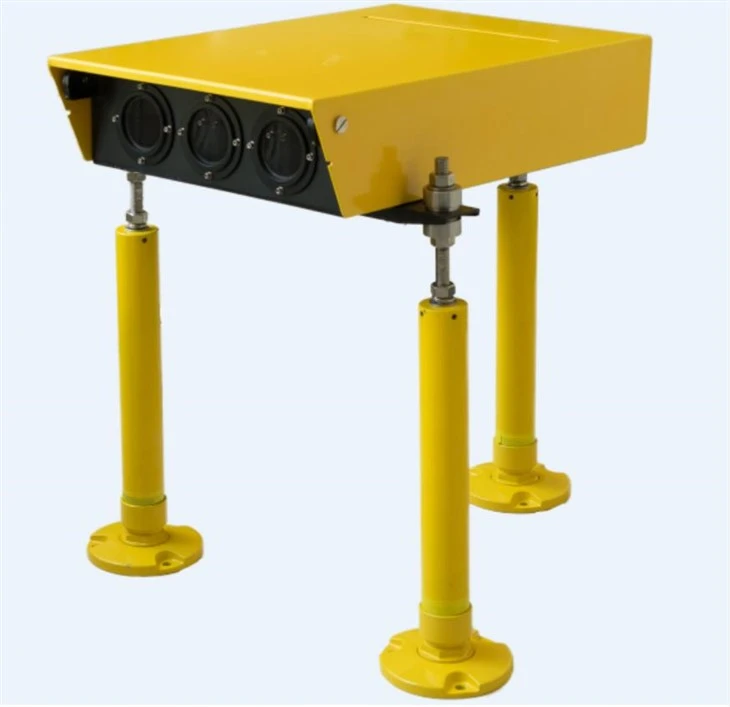

PAPI ลาดแสง

ปาปี-300

แสงลาดชัน PAPI

การปฏิบัติตามมาตรฐาน

ICAO: ภาคผนวก 14, Volumn 1 FAA: AC 150/5345-28

ใบสมัคร/การใช้งาน

แสงลาดชัน PAPI

ข้อมูลการสั่งซื้อ

ควรให้ข้อมูลรายละเอียดหากมีข้อกําหนดพิเศษใด ๆ ควรสั่งซื้ออุปกรณ์เสริมแยกต่างหาก

หน้าตา

ผลิตภัณฑ์ของแสงลาดชัน PAPI นี้ตรงตามข้อกําหนดของ ICAO Annex 14 และ FAA เกี่ยวกับความชอบธรรมและพิกัดสี โครงสร้างเลนส์คู่เพื่อให้ได้พื้นที่การเปลี่ยนผ่านสีแดงเป็นสีขาวที่แคบลงและตรงขึ้น

ระบบควบคุมไฟฟ้าอัจฉริยะบังคับให้ระบบ PAPI ปิดโดยอัตโนมัติเมื่อ FAA และ ICAO เกิดขึ้นและเปิดสัญญาณเตือนระบบควบคุมเนื่องจาก CCR ภายใต้แรงดันไฟฟ้า

หลอดดิจิตอล LED ในแต่ละฟิกซ์เจอร์แสดงมุมเงยหน้าขึ้นแบบเรียลไทม์ความละเอียด±0.01 (0.6 เซ็นต์) ช่วงของเทวดาถึง 9.99 ในแนวตั้ง

ขั้นตอนเดียวใช้งานกล่องควบคุมหน่วยและแสดงข้อมูลปกติเตือนบนแผงใช้งานง่ายและเข้าใจง่าย

โหมดการทํางานที่เข้ากันได้และโหมดการแก้ไขการบินมีความสะดวกในการใช้งานมากกว่า

ระบบตรวจสอบด้วยตนเองช่วยให้มั่นใจได้ถึงความน่าเชื่อถือและความปลอดภัยของระบบ

3 * 105W หลอดสะท้อนแสงถึงครึ่งประหยัดพลังงานกว่า PAPI แบบดั้งเดิม

ตั้งค่าด้วยโมดูลการสื่อสาร (ซื้อแยกต่างหาก) ง่ายต่อการอัปโหลดข้อมูลระบบไปยังระบบควบคุมผ่านแผ่นแปลง PAPI เกตเวย์ PAPI และ CAN

การปรับแนวตั้งสามขาถึงการปรับความสูงทั้งหยาบและพิถีพิถันความสะดวกสบายและการติดตั้งที่แม่นยําและปรับแบบเรียลไทม์

การออกแบบระบบที่เป็นเอกลักษณ์ของโครงสร้างเลนส์คู่และสามวิธีแสงของแต่ละบุคคลโคมไฟและอุปกรณ์กําหนดตําแหน่งตัวกรองที่แม่นยํา (แสงและกลไก) ไม่จําเป็นต้องแก้ไขตําแหน่งอีกครั้งเมื่อเปลี่ยนหลอดไฟและตัวกรอง

วัสดุอลูมิเนียมอัลลอยด์สําหรับร่างกายที่มีน้ําหนักเบาการประมวลผลพิเศษบนพื้นผิวตัวยึดทั้งหมดใช้วัสดุสแตนเลสคุณภาพสูง ทําให้การติดตั้งไม่มีตัวตนคุณสมบัติป้องกันการกัดกร่อนที่แข็งแกร่งและดี

ปริมาณที่น้อยลงสําหรับตัวถังที่มีน้ําหนักเบาพื้นที่ที่หันหน้าไปทางลมที่เล็กลงและแรงลมถึง 161 กม. / ชม.

คัปปลิ้งแปลง Frangible ผ่านการตัดเฉือนที่มีความแม่นยําและมาตรฐาน FAA มีเสถียรภาพและเชื่อถือได้

ข้อมูลโฟโตเมตริก

ต่ําเกินไป	B ต่ําเล็กน้อย	C เส้นทางที่ถูกต้อง

D สูงเล็กน้อย	สูงเกินไป

ต่ํา	B ถูกต้อง	C สูง

การติดตั้ง

โครงร่าง

การจ่ายไฟฟ้า

โคมไฟ: หลอดฮาโลเจนสะท้อนแสง 105W / 6.6A สามหลอด

อํานาจ: แต่ละหน่วยที่มีหม้อแปลงแยก 300W ติดตั้งภายใต้แสงหรือในสถานที่อื่น ๆ ที่แยกต่างหาก

ข้อมูลการบรรจุ

หน่วย PAPI 1 ขนาด: 860×570×290 มม.³

น้ําหนัก: 14.8 กก
